ГИА-лаборатория по физике 2026

ГИА-лаборатория по физике — семь комплектов оборудования для экспериментальной части ОГЭ по физике, каждый в своём противоударном чемодане. Ниже — что входит в каждый комплект и какие опыты он обеспечивает.

Комплекты и их состав

Комплект № 1 — плотность и выталкивающая сила

Опыты: средняя плотность вещества — по каждому из четырёх цилиндров; выталкивающая (архимедова) сила — на цилиндрах № 2, № 3 и № 4; зависимость выталкивающей силы от объёма погружённой части тела — на цилиндре № 3 со шкалой; зависимость выталкивающей силы от плотности жидкости — в воде и в растворе соли; независимость выталкивающей силы от массы тела — на цилиндрах № 1 и № 2 одного объёма.

• Весы электронные (предел измерений – 200 г) — 1 шт.
• Измерительный цилиндр (мензурка), 250 мл (С = 2 мл) — 1 шт.
• Стакан пластиковый 250 мл с прозрачными стенками, высота не менее 120 мм, диаметр не менее 50 мм — 2 шт.
• Динамометр № 1 (предел измерения – 1 Н, С = 0,02 Н) — 1 шт.
• Динамометр № 2 (предел измерения – 5 Н, С = 0,1 Н) — 1 шт.
• Поваренная соль — 1 шт.
• Палочка для перемешивания — 1 шт.
• Цилиндр стальной № 1, V = (25,0 ± 0,3) см³, m = (195 ± 2) г — 1 шт.
• Цилиндр алюминиевый № 2, V = (25,0 ± 0,7) см³, m = (70 ± 2) г — 1 шт.
• Цилиндр пластиковый № 3, V = (56,0 ± 1,8) см³, m = (66 ± 2) г, имеет шкалу вдоль образующей с ценой деления 1 мм, длина 80 мм — 1 шт.
• Цилиндр алюминиевый № 4, V = (34,0 ± 0,7) см³, m = (95 ± 2) г — 1 шт.
• Нить на катушке 1,5 м — 1 шт.

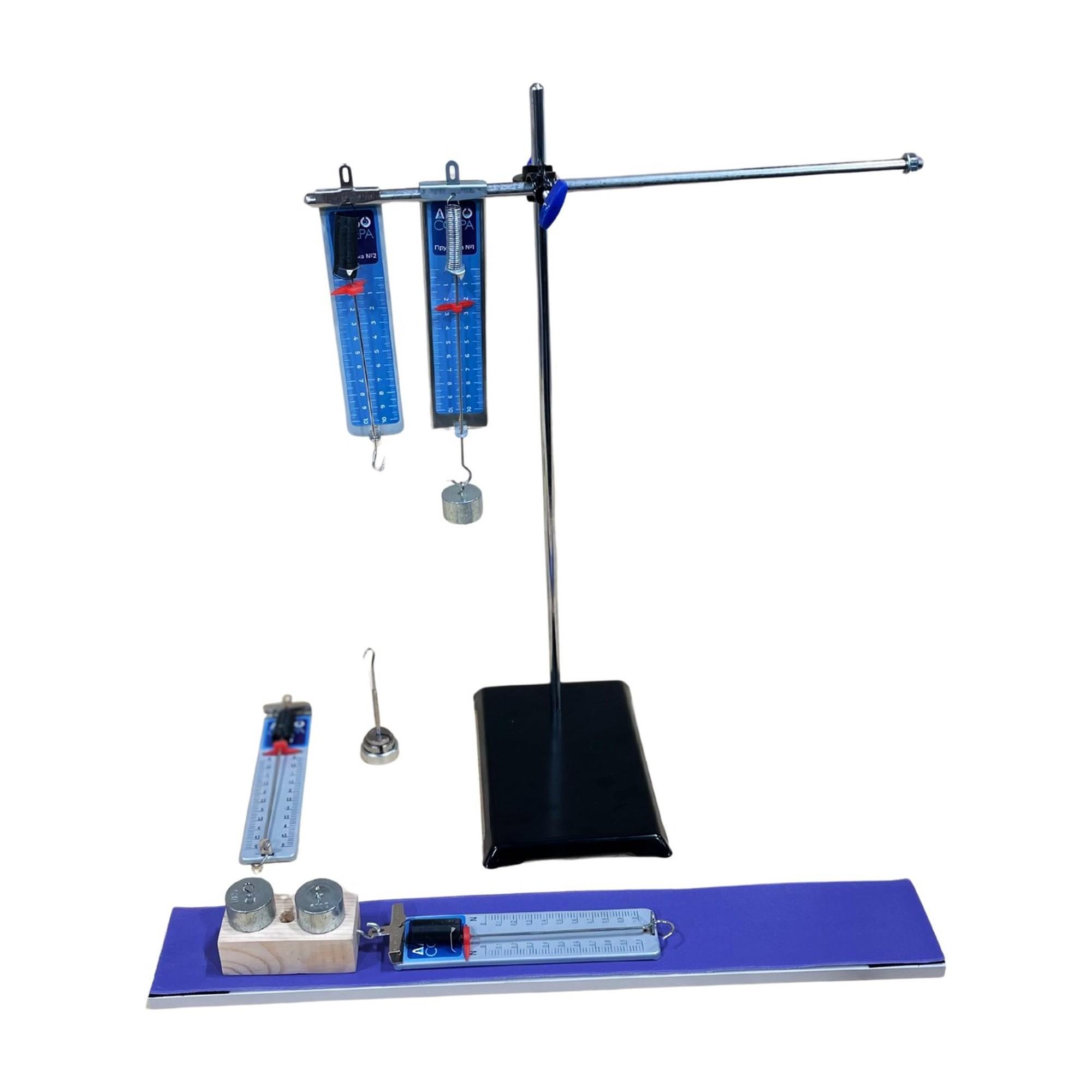

Комплект № 2 — сила упругости и трение

Опыты: жёсткость пружины и сила упругости; зависимость силы упругости от удлинения пружины; коэффициент трения скольжения и работа силы трения; зависимость силы трения скольжения от силы нормального давления и от рода поверхности — направляющая и гибкая полоса.

• Штатив лабораторный с держателем для оборудования — 1 шт.
• Динамометр № 1 (предел измерения – 1 Н, С = 0,02 Н) — 1 шт.
• Динамометр № 2 (предел измерения – 5 Н, С = 0,1 Н) — 1 шт.
• Пружина № 1 на планшете с миллиметровой шкалой, жёсткость (50 ± 2) Н/м — 1 шт.
• Пружина № 2 на планшете с миллиметровой шкалой, жёсткость (10 ± 2) Н/м — 1 шт.
• Набор из трёх грузов (груз № 1, груз № 2 и груз № 3), Масса каждого груза (100 ± 2) г — 1 шт.
• Наборный груз с обозначениями (№ 4, № 5, № 6), позволяющий устанавливать массу грузов: № 4 массой (60 ± 1) г, № 5 массой (70 ± 1) г и № 6 массой (80 ± 1) г — 1 шт.
• Линейка, длина 300 мм, с миллиметровыми делениями — 1 шт.
• Транспортир — 1 шт.
• Брусок деревянный с крючком, m = (50 ± 5) г — 1 шт.
• Направляющая с лентой для закрепления гибкой полосы, длина 500 мм (поверхность «А»), Коэффициент трения деревянного бруска по направляющей 0,2 — 1 шт.
• Гибкая полоса, длина 500 мм (поверхность «Б»), которая крепится на направляющую, Коэффициент трения деревянного бруска по полосе 0,6 — 1 шт.
• Ключ на 14 для сборки штатива — 1 шт.
• Нить на катушке 1,5 м — 1 шт.

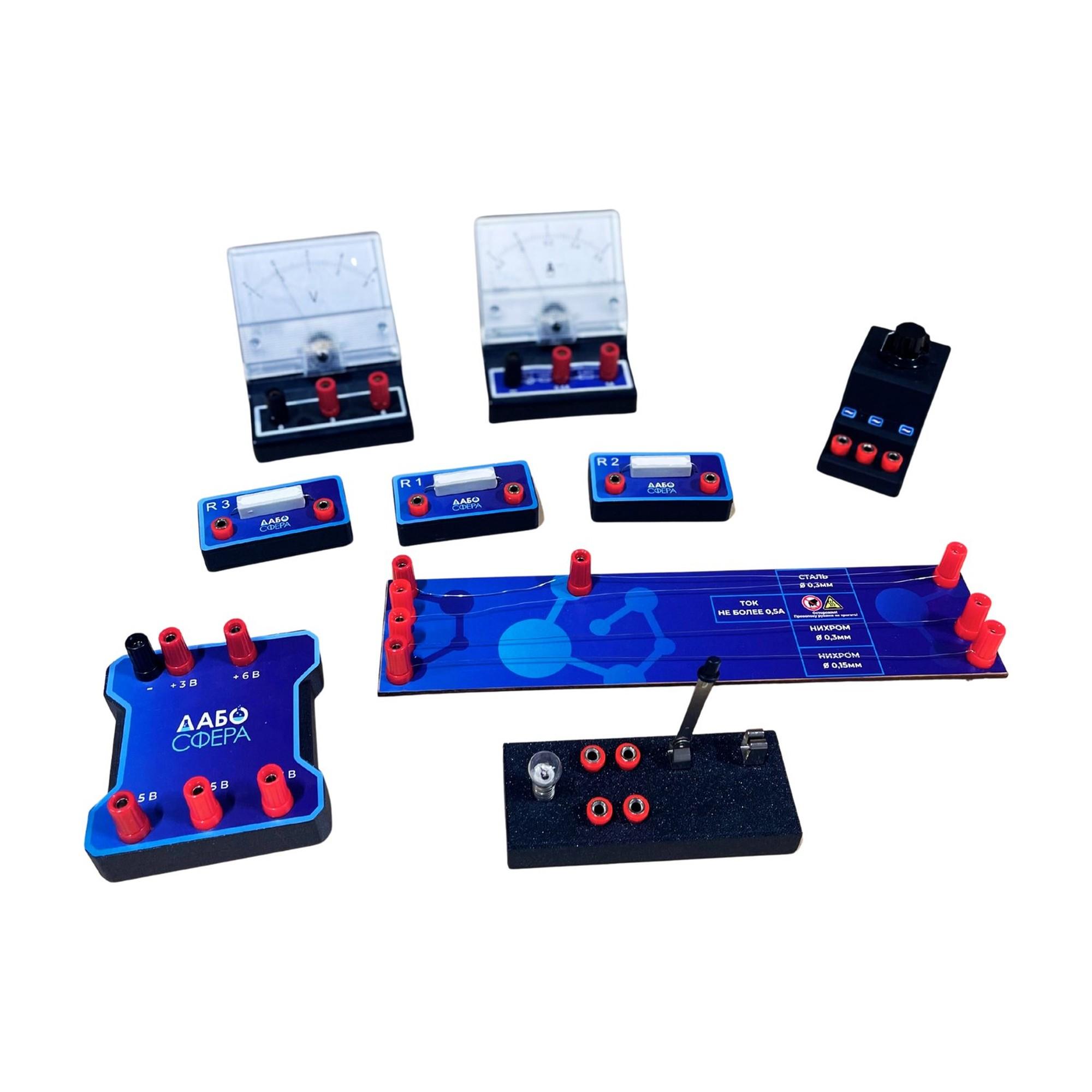

Комплект № 3 — электрические цепи

Опыты: сопротивление резистора, мощность и работа электрического тока; зависимость силы тока от напряжения — для резисторов и для лампочки; зависимость сопротивления проводника от длины, площади поперечного сечения и удельного сопротивления — на наборе проволочных резисторов; правило для напряжений при последовательном соединении проводников; правило для сил тока при параллельном соединении проводников.

• Батарейный блок, позволяющий ступенчато менять выходное напряжение от 1,5 В до 7,5 В — 1 шт.
• Вольтметр двухпредельный: предел измерения 3 В, С = 0,1 В; предел измерения 6 В, С = 0,2 В — 1 шт.
• Амперметр двухпредельный: предел измерения 3 А, С = 0,1 А; предел измерения 0,6 А, С = 0,02 А — 1 шт.
• Резистор R1, сопротивление (4,7 ± 0,5) Ом — 1 шт.
• Резистор R2, сопротивление (5,7 ± 0,6) Ом — 1 шт.
• Резистор R3, сопротивление (8,2 ± 0,8) Ом — 1 шт.
• Набор проволочных резисторов ρlS (обеспечивают проведение исследования зависимости сопротивления от длины, площади поперечного сечения и удельного сопротивления проводника) — 1 шт.
• Лампочка в отдельном корпусе: номинальное напряжение 4,8 В, сила тока 0,5 А — 1 шт.
• Переменный резистор (реостат), сопротивление 10 Ом — 1 шт.
• Соединительные провода — 10 шт.
• Ключ соединительный в отдельном корпусе — 1 шт.

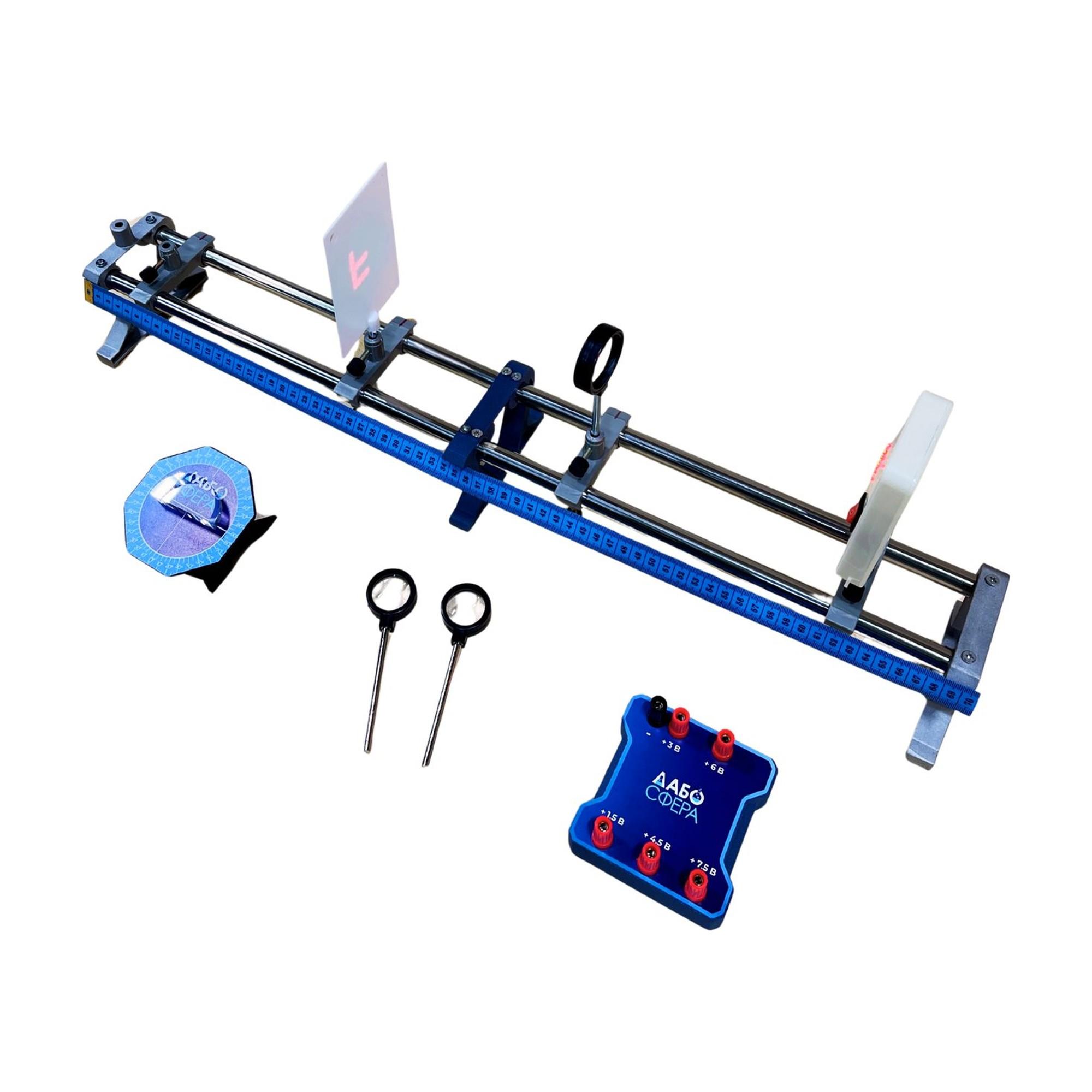

Комплект № 4 — линзы и преломление света

Опыты: оптическая сила и фокусное расстояние собирающей линзы, в том числе по изображению в двойном фокусе; свойства изображения, которое даёт собирающая линза; изменение фокусного расстояния двух сложенных линз; показатель преломления стекла и зависимость угла преломления от угла падения на границе воздуха и стекла — на полуцилиндре.

• Батарейный блок, позволяющий ступенчато менять выходное напряжение от 1,5 В до 7,5 В — 1 шт.
• Собирающая линза 1, фокусное расстояние F1 = (100 ± 10) мм — 1 шт.
• Собирающая линза 2, фокусное расстояние F2 = (50 ± 5) мм — 1 шт.
• Рассеивающая линза 3, фокусное расстояние F3 = −(75 ± 5) мм — 1 шт.
• Линейка, длина 300 мм, с миллиметровыми делениями — 1 шт.
• Экран — 1 шт.
• Направляющая, оптическая скамья с креплениями, 700 мм — 1 шт.
• Держатель-рейтер для закрепления оборудования на скамье — 4 шт.
• Осветитель 1 (устанавливается на оптическую скамью и обеспечивает опыты с линзами) — 1 шт.
• Осветитель 2 (укладывается на стол и обеспечивает возможность получения узкого пучка для опыта с полуцилиндром) — 1 шт.
• Полуцилиндр диаметр (50 ± 5) мм, показатель преломления примерно 1,5 — 1 шт.
• Планшет на плотном листе с круговым транспортиром: на планшете обозначено место для полуцилиндра — 1 шт.

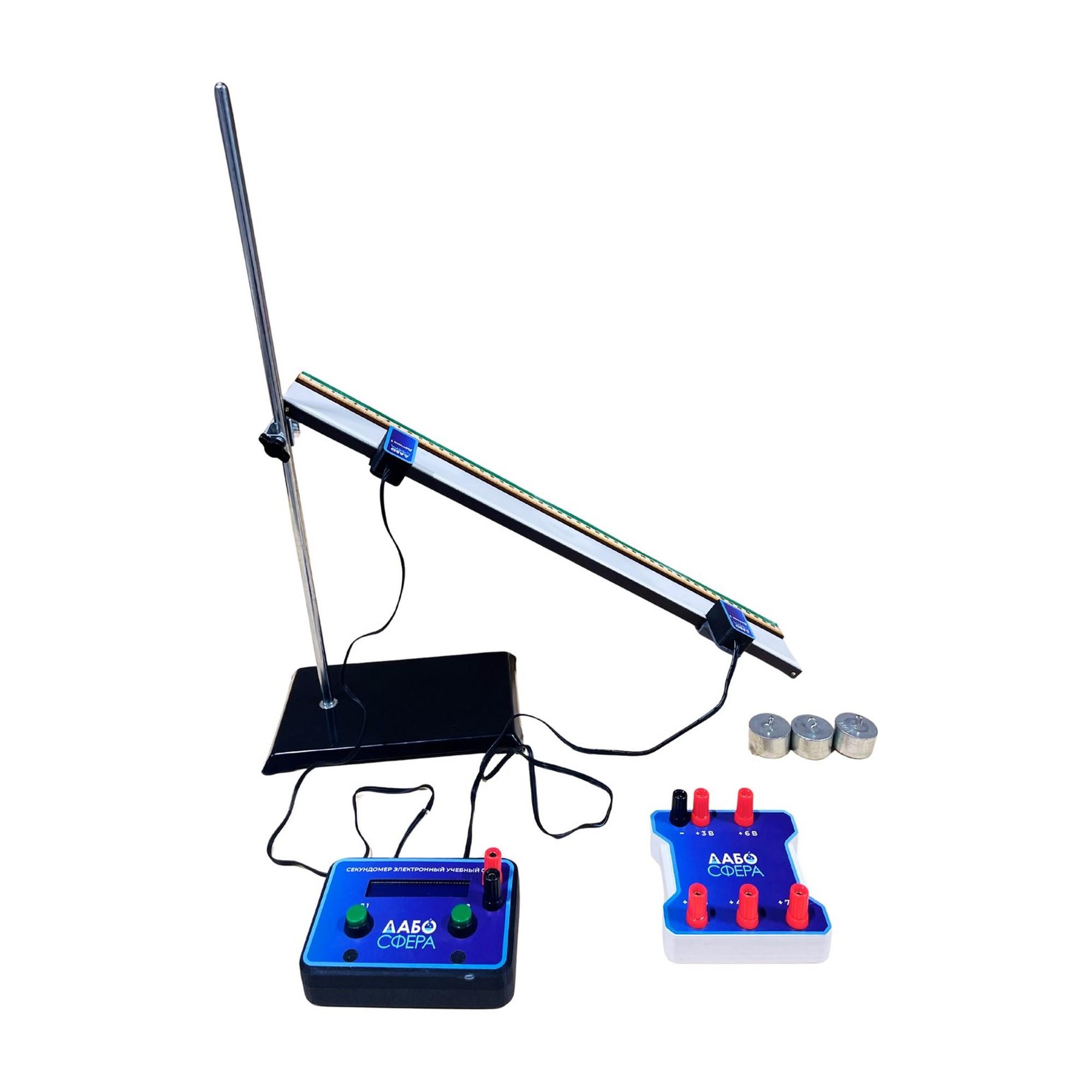

Комплект № 5 — движение и колебания

Опыты: средняя скорость и ускорение бруска на наклонной направляющей; зависимость ускорения бруска от угла наклона направляющей; период и частота колебаний нитяного маятника — зависимость от длины нити и независимость от массы груза; период и частота колебаний пружинного маятника — зависимость от массы груза и жёсткости пружины.

• Секундомер электронный с датчиками — 1 шт.
• Направляющая с измерительной шкалой и магнитной лентой для крепления датчиков (обеспечивает установку датчиков положения и установку пружины маятника) — 1 шт.
• Брусок деревянный с пусковым магнитом, масса бруска (50 ± 2) г. (одна из поверхностей бруска имеет отличный от других коэффициент трения скольжения) — 1 шт.
• Штатив с муфтой и стержнем для крепления направляющей со шкалой — 1 шт.
• Транспортир — 1 шт.
• Нить на катушке длиной 2,5 м (длина нити не менее 50 см, используется бифилярный подвес) — 1 шт.
• Набор грузов (4 штуки, массой по (100 ± 2) г. каждый) — 1 шт.
• Пружина 1, жёсткость (25 ± 2) Н/м — 1 шт.
• Пружина 2, жёсткость (10 ± 2) Н/м — 1 шт.
• Провода — 2 шт.
• Мерная лента — 1 шт.
• Магнит для груза для опытов с маятником — 2 шт.
• Ключ на 14 для сборки штатива — 1 шт.
• Подставка для направляющей для экспериментов с пружиной и маятником — 1 шт.
• Зажим для регулировки длины нити (бифилярный подвес) — 2 шт.

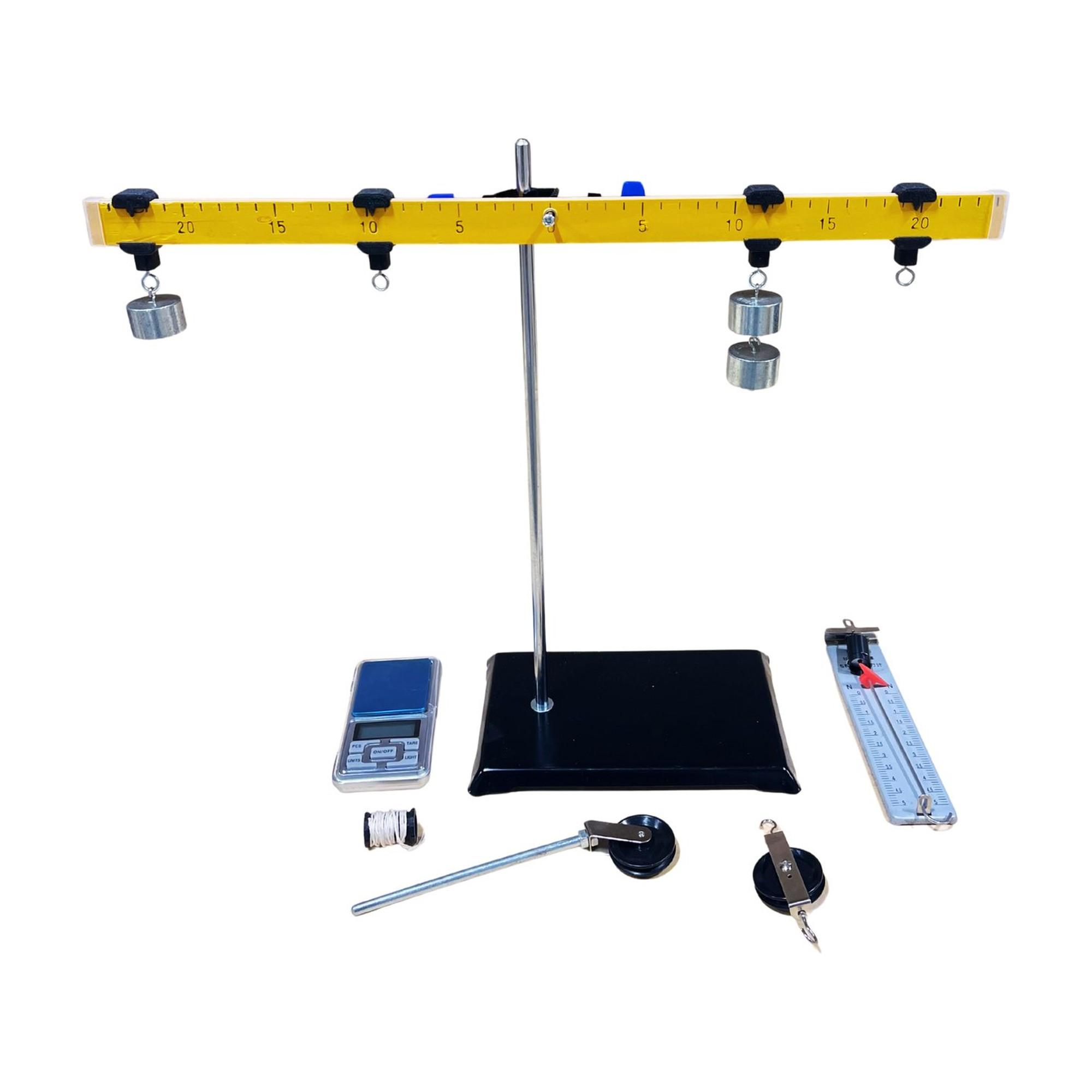

Комплект № 6 — рычаг и блоки

Опыты: момент силы, действующей на рычаг, и условие равновесия рычага; работа силы упругости при подъёме груза неподвижным блоком; работа силы упругости при подъёме груза подвижным блоком.

• Штатив лабораторный с держателями — 1 шт.
• Рычаг (длина 40 см, 2 петли для подвешивания грузов на каждой из сторон от оси вращения) — 1 шт.
• Крепление рычага к штативу — 1 шт.
• Блок подвижный — 1 шт.
• Блок неподвижный — 1 шт.
• Нить на катушке длиной 1,5 м — 1 шт.
• Набор грузов (3 штуки, массой по (100 ± 2) г каждый) — 1 шт.
• Динамометр (предел измерения 5 Н, С = 0,1 Н) — 1 шт.
• Линейка (длина 300 мм, с миллиметровыми делениями) — 1 шт.
• Ключ на 14 для сборки штатива — 1 шт.

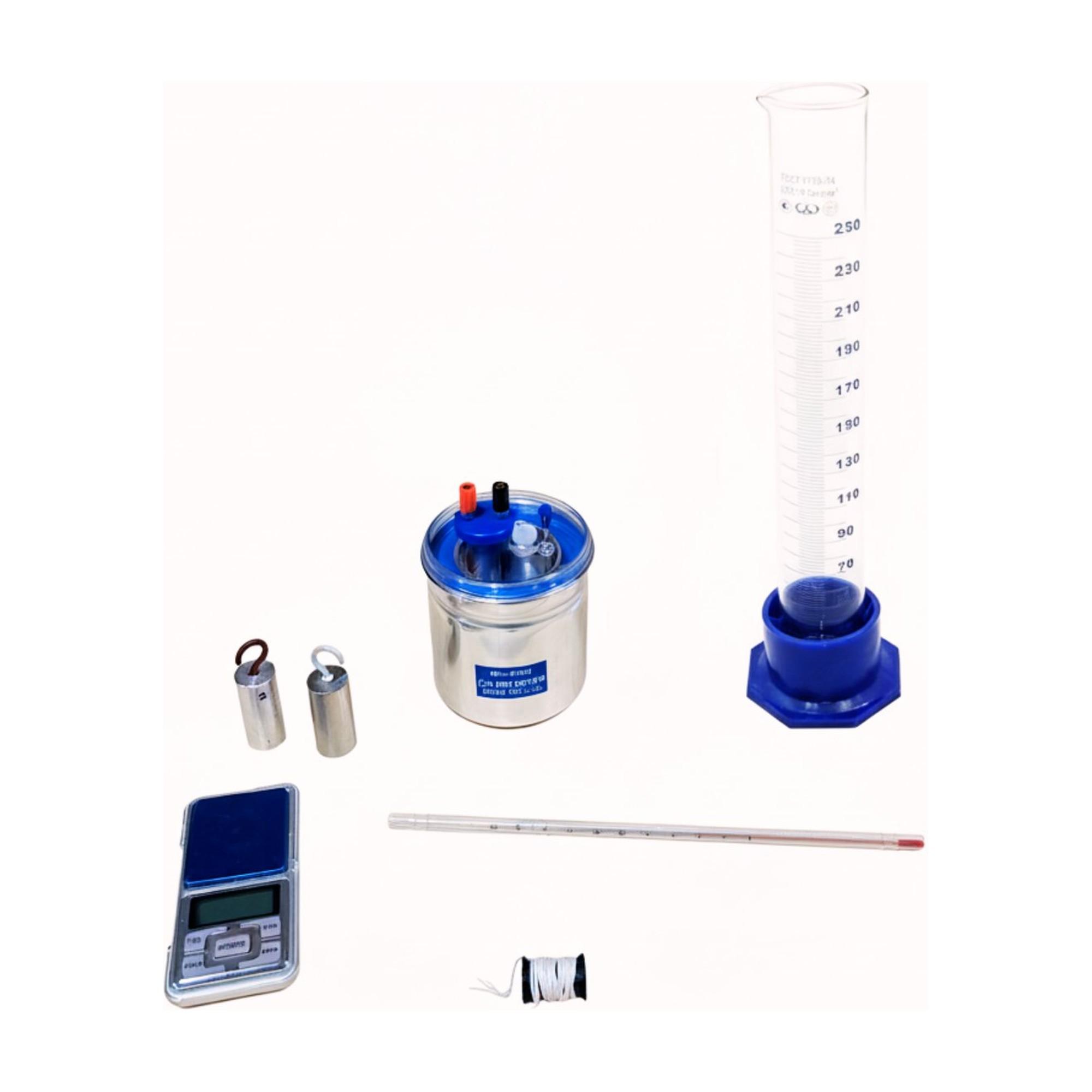

Комплект № 7 — тепловые явления

Опыты: удельная теплоёмкость металлического цилиндра; количество теплоты, которое получает вода от нагретого цилиндра; количество теплоты, которое отдаёт цилиндр, опущенный в воду; изменение температуры воды при разных условиях опыта.

• Калориметр — 1 шт.
• Термометр — 1 шт.
• Весы электронные — 1 шт.
• Измерительный цилиндр (мензурка), предел измерения 250 мл, С = 2 мл — 1 шт.
• Цилиндр стальной на нити № 1, V = (25,0 ± 0,3) см³, m = (195 ± 2) г — 1 шт.
• Цилиндр алюминиевый на нити № 2, V = (25,0 ± 0,7) см³, m = (70 ± 2) г — 1 шт.
• Нить на катушке длиной 1,5 м — 1 шт.

К комплекту № 7 в аудитории добавляют чайник с термостатом, термометр и графин с водой — их готовит специалист по физике, в комплект они не входят.

Упаковка и питание

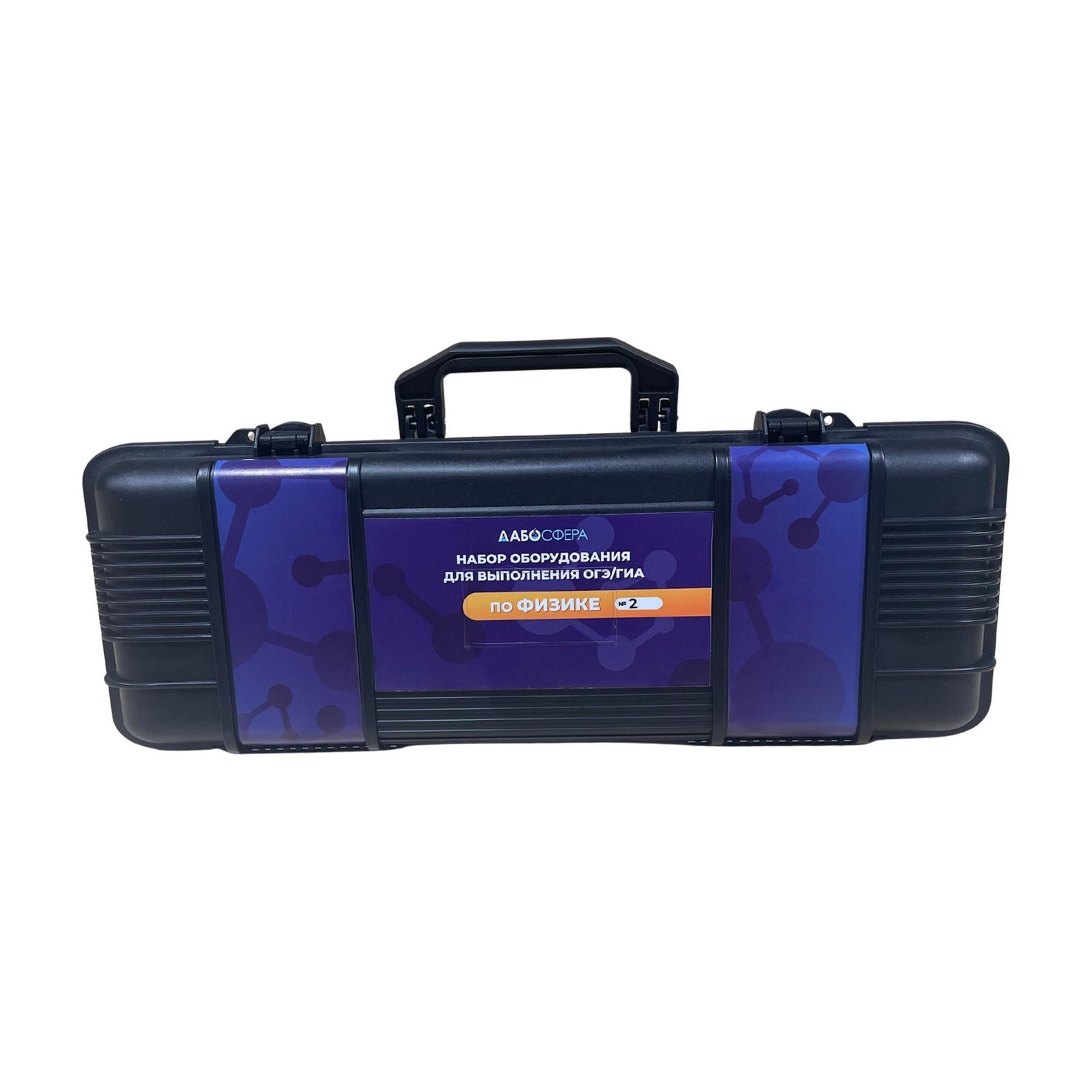

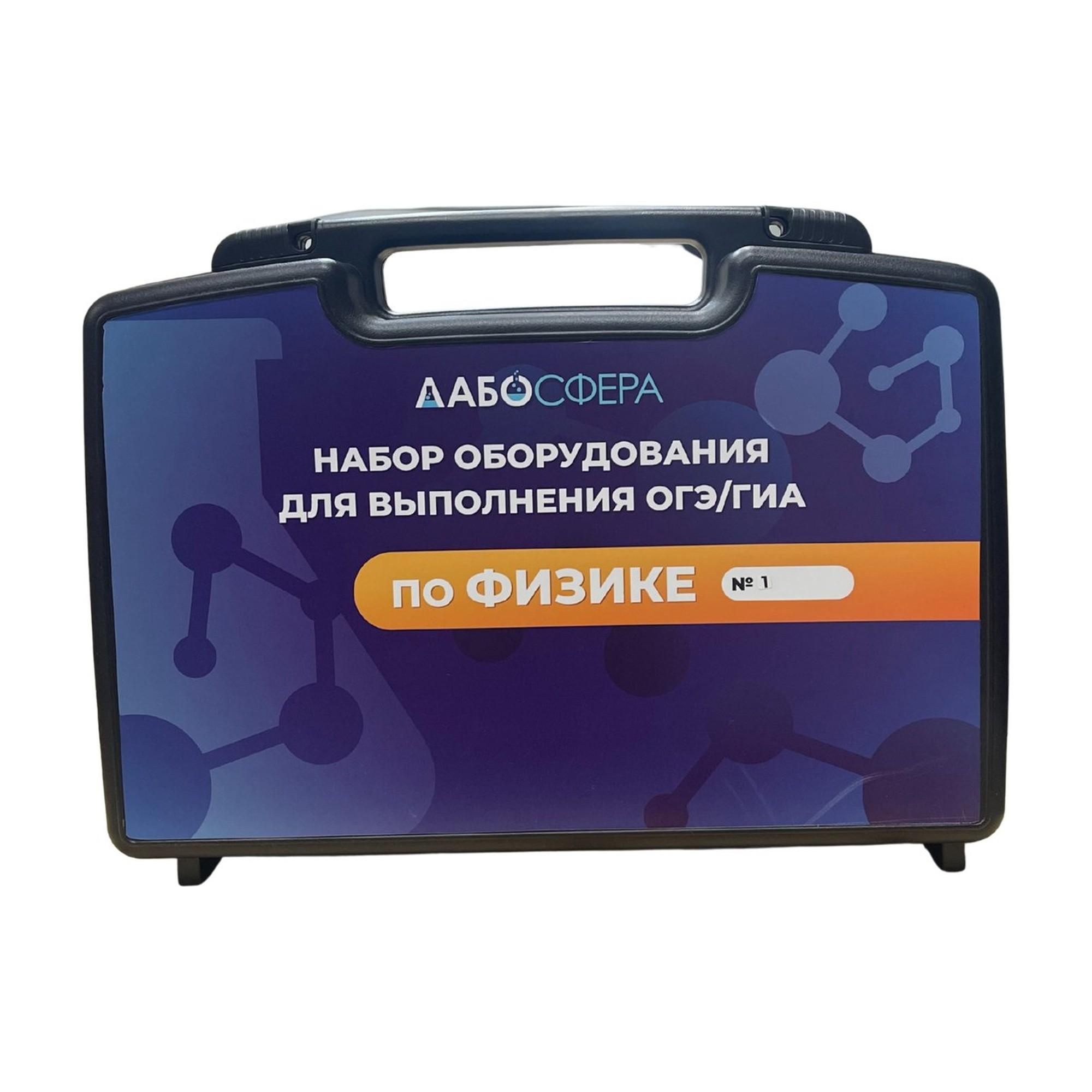

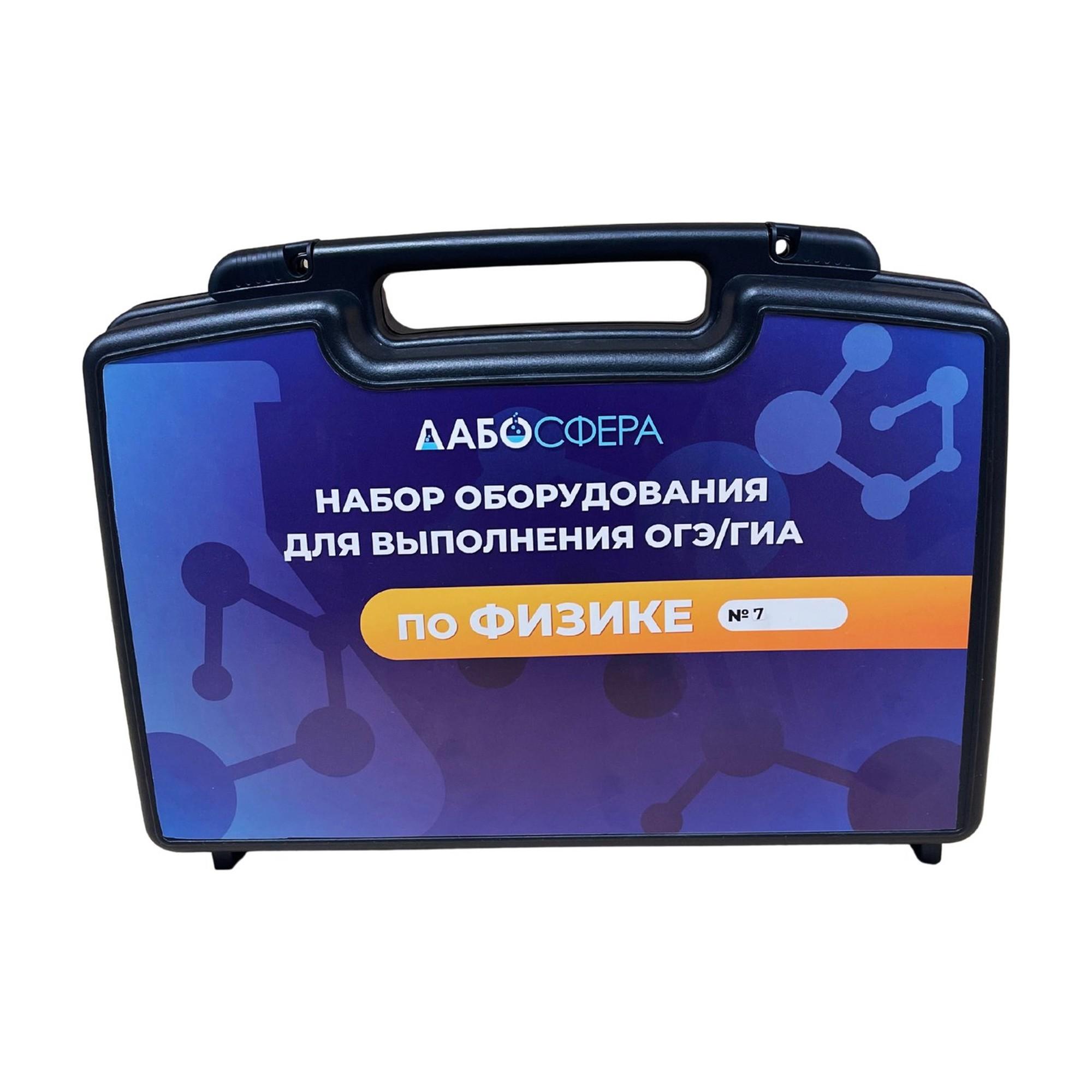

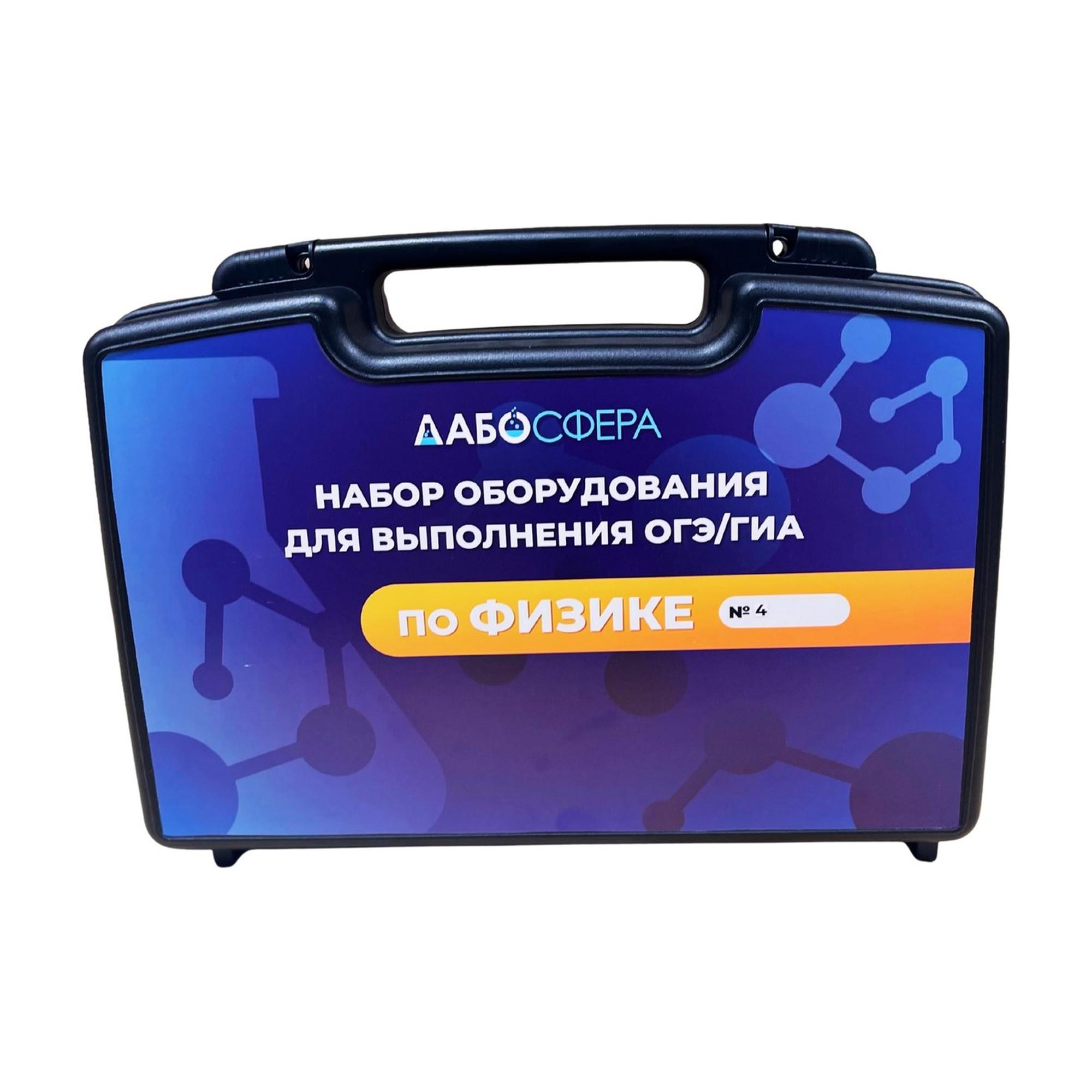

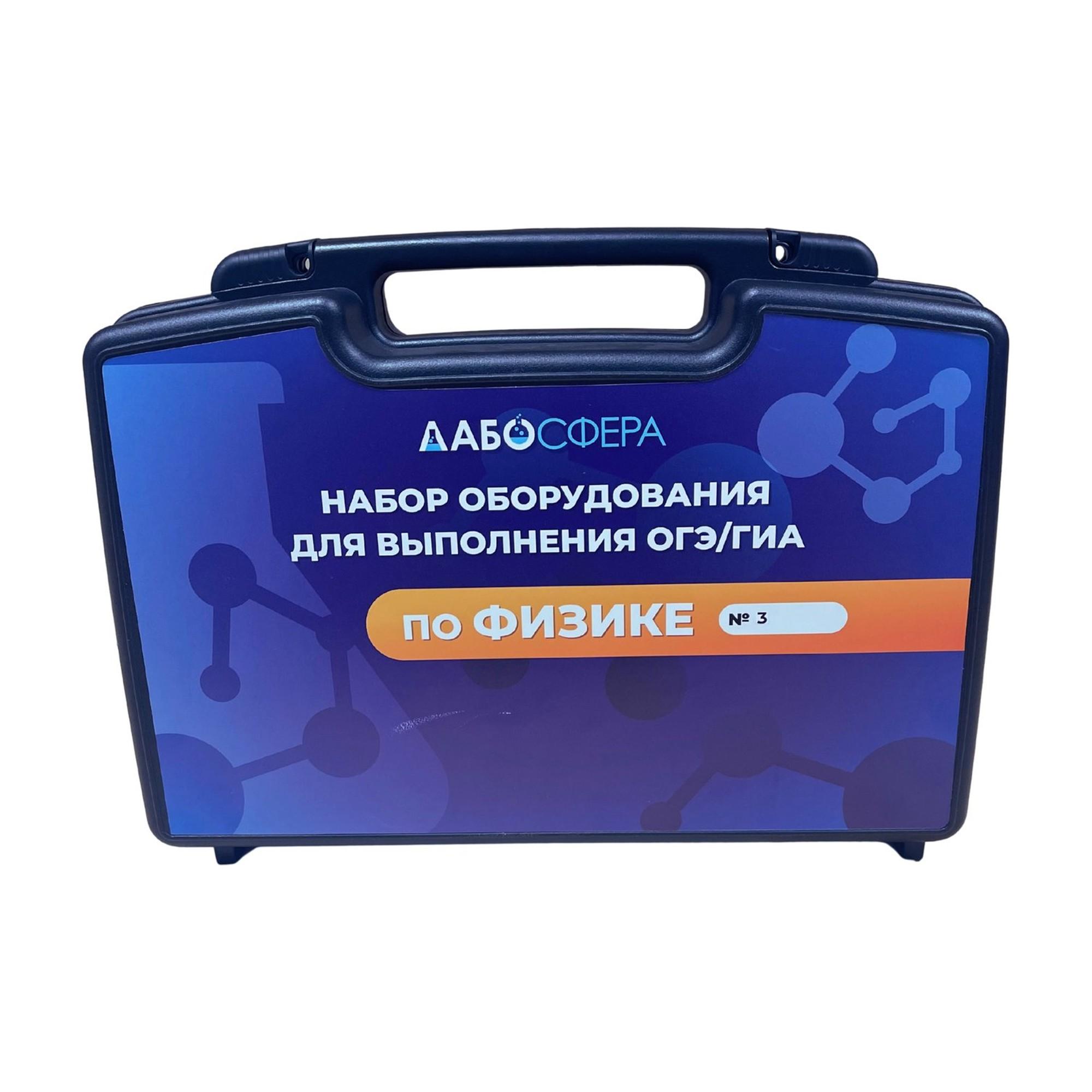

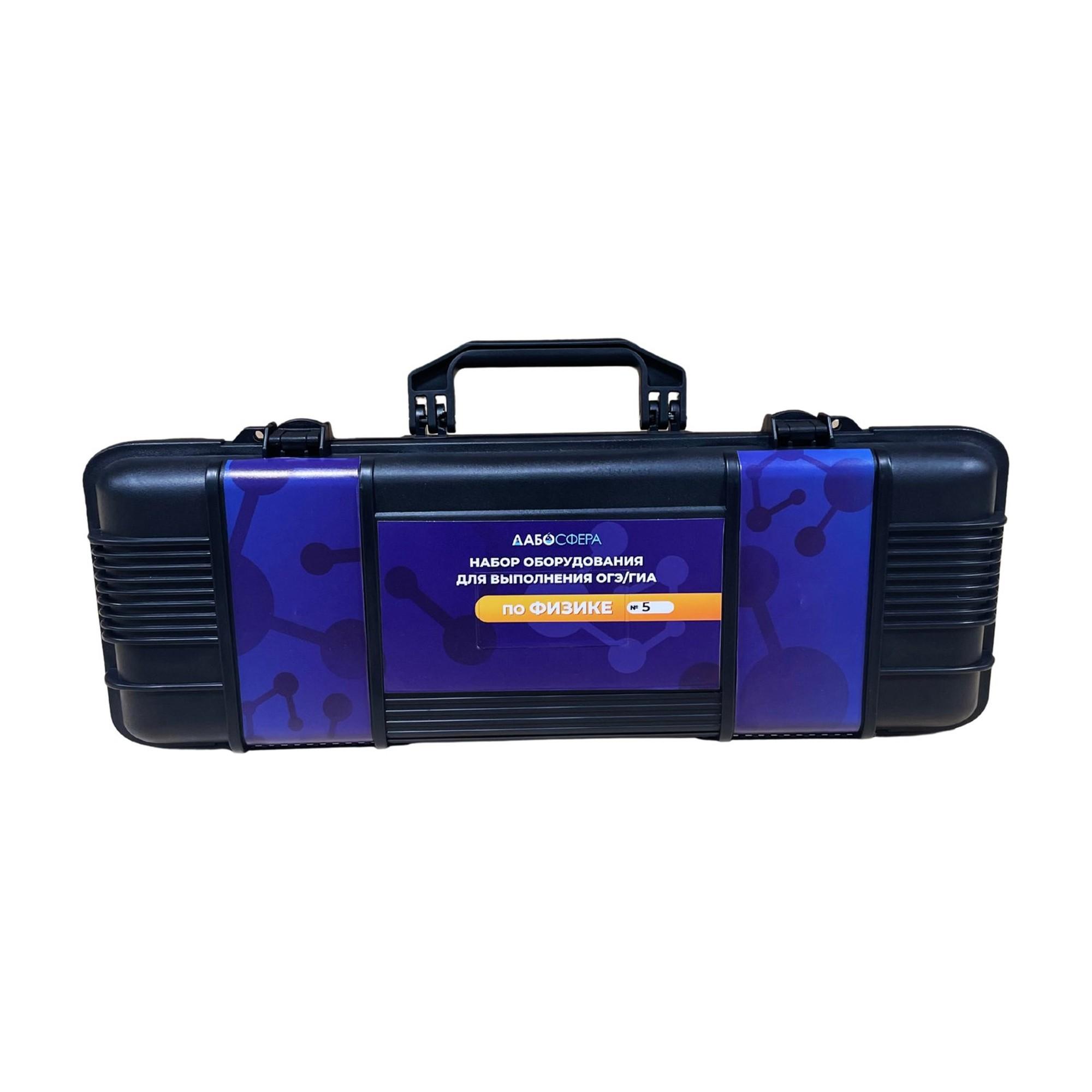

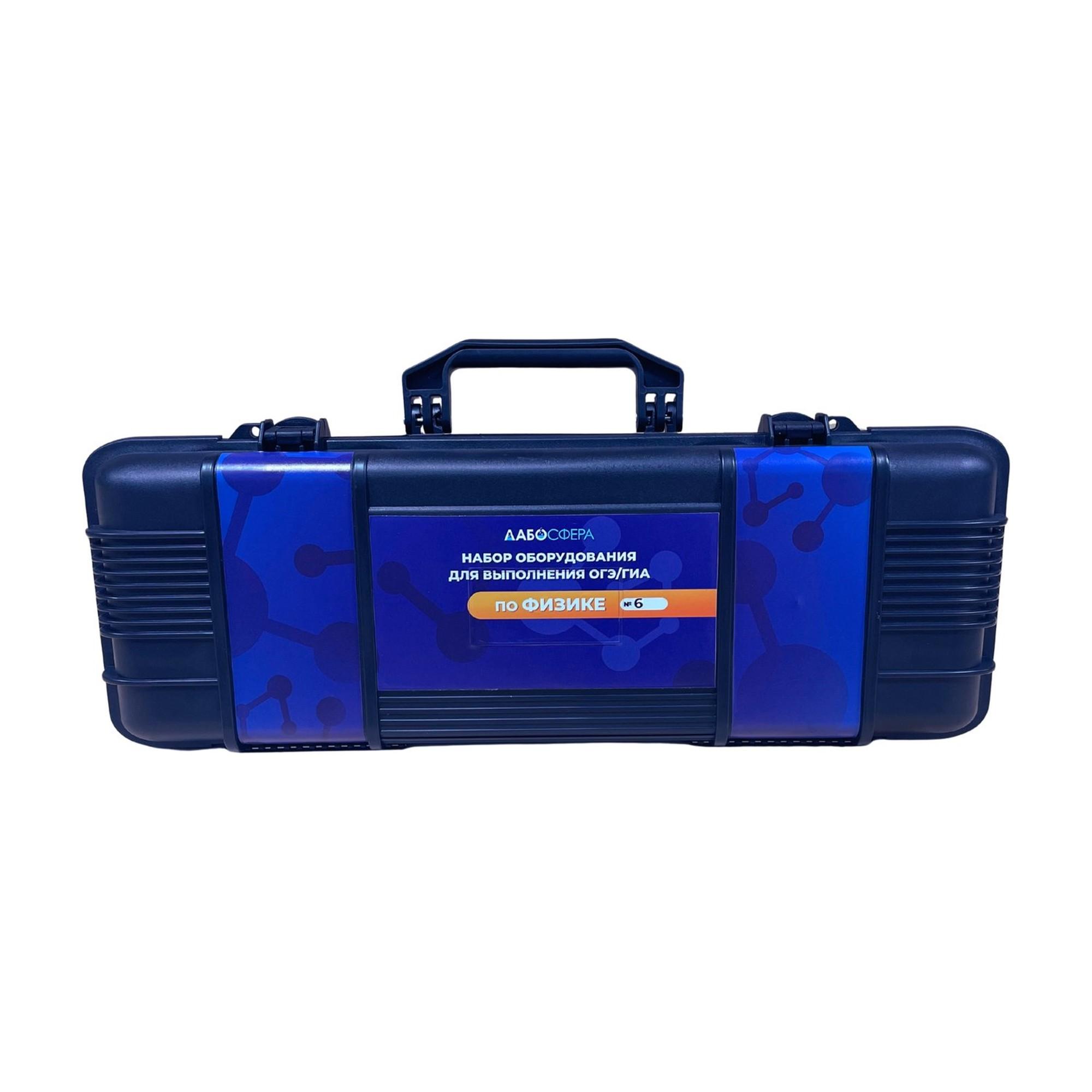

Каждый из семи комплектов упакован в отдельный противоударный чемодан для хранения и переноски.

Комплекты № 3 и № 4 по паспорту укомплектованы батарейным блоком, который ступенчато меняет напряжение от 1,5 В до 7,5 В. По запросу лаборатория поставляется с источником питания со специальной вилкой вместо батарейных блоков.

Для ОГЭ по физике

Состав лаборатории соответствует Приложению 2 спецификации ОГЭ по физике (ФИПИ) — перечню из семи комплектов.

Задание 17 ОГЭ по физике — экспериментальное: ученик сам собирает установку из оборудования комплекта, проводит измерения и записывает вывод. Варианты задания 17 составляют на комплектах № 1, 2, 3, 4 и 6.
