ГИА-лаборатория по физике 2026: комплект № 3

Комплект № 3 — электрические цепи для опытов с законом Ома, последовательным и параллельным соединением и сопротивлением проволоки: амперметр, вольтметр, резисторы, лампочка, реостат и провода.

Какие опыты показывает

• сопротивление резистора, мощность и работа электрического тока
• зависимость силы тока от напряжения — для резисторов и для лампочки
• зависимость сопротивления проводника от длины, площади поперечного сечения и удельного сопротивления — на наборе проволочных резисторов
• правило для напряжений при последовательном соединении проводников
• правило для сил тока при параллельном соединении проводников

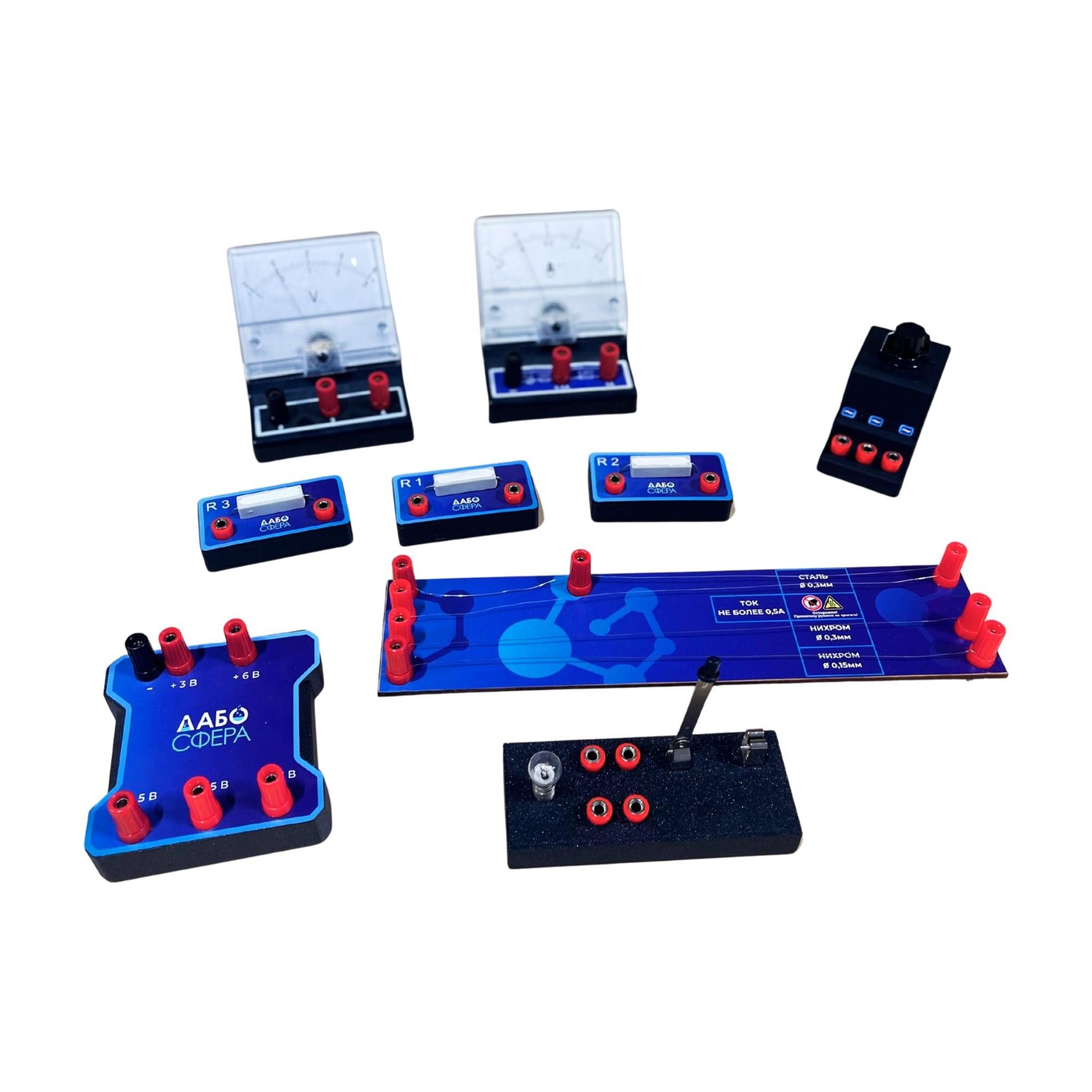

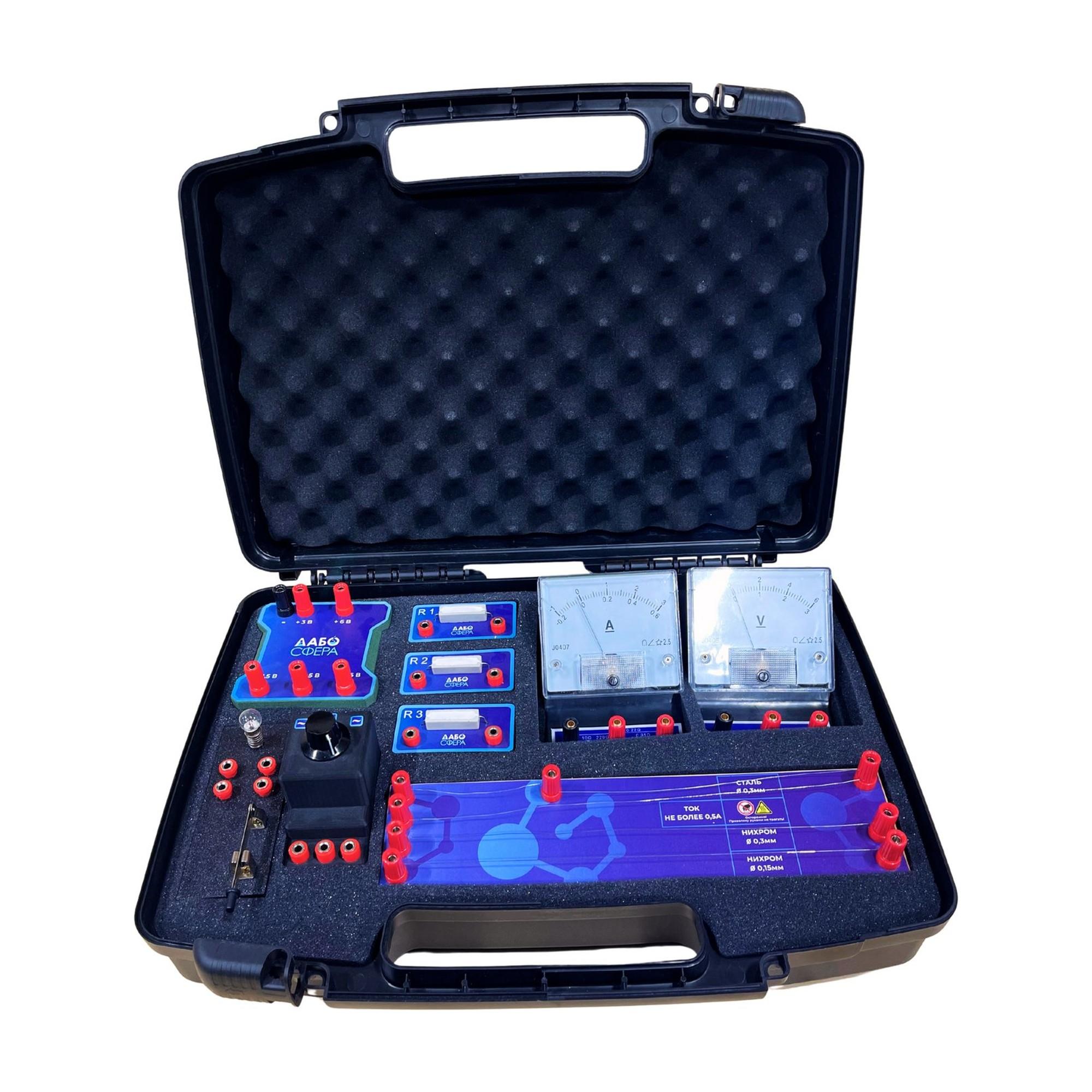

Комплектность

• Батарейный блок, позволяющий ступенчато менять выходное напряжение от 1,5 В до 7,5 В — 1 шт.
• Вольтметр двухпредельный: предел измерения 3 В, С = 0,1 В; предел измерения 6 В, С = 0,2 В — 1 шт.
• Амперметр двухпредельный: предел измерения 3 А, С = 0,1 А; предел измерения 0,6 А, С = 0,02 А — 1 шт.
• Резистор R1, сопротивление (4,7 ± 0,5) Ом — 1 шт.
• Резистор R2, сопротивление (5,7 ± 0,6) Ом — 1 шт.
• Резистор R3, сопротивление (8,2 ± 0,8) Ом — 1 шт.
• Набор проволочных резисторов ρlS (обеспечивают проведение исследования зависимости сопротивления от длины, площади поперечного сечения и удельного сопротивления проводника) — 1 шт.
• Лампочка в отдельном корпусе: номинальное напряжение 4,8 В, сила тока 0,5 А — 1 шт.
• Переменный резистор (реостат), сопротивление 10 Ом — 1 шт.
• Соединительные провода — 10 шт.
• Ключ соединительный в отдельном корпусе — 1 шт.

Питание цепи — батарейный блок из паспорта комплекта, он ступенчато меняет напряжение от 1,5 В до 7,5 В. По запросу вместо него поставляется источник питания со специальной вилкой.

Для ОГЭ по физике

Комплект соответствует перечню № 3 Приложения 2 спецификации ОГЭ по физике (ФИПИ). Источником тока спецификация допускает и выпрямитель, и батарейный блок; по паспорту в комплекте батарейный блок.
